Svářecí zdroj pro metodu TIG (Tungsten Inert Gas) je nezbytným nástrojem pro dosažení vysoké kvality svárů v náročných aplikacích, jako je svařování tenkých materiálů, nerezové oceli, hliníku a dalších speciálních kovů. Tato metoda je známá svou precizností, čistotou a schopností produkovat esteticky dokonalé sváry bez přítomnosti nečistot. Správně vybraný a nastavený svářecí zdroj je klíčem k dosažení perfektního oblouku, který zaručuje optimální pevnost a vzhled sváru.

(Před použitím)

1.Svářecí zdroj

2.Svářecí pistole (Hořák)

3.Zemnící kabel se svorkou

4.Základní materiál

5.Přívodní kabel

6.Přídavný drát

7.Hadice s přívodním plynem

8.Lahev s ochranným plynem

9.Manometr

1. Svářecí zdroj

Svářecí zdroj je základní zařízení, které poskytuje elektrickou energii potřebnou k vytvoření elektrického oblouku mezi wolframovou elektrodou a svařovaným materiálem. U metody TIG je důležité mít stabilní a nastavitelný zdroj proudu, který umožňuje jemnou regulaci pro různě silné materiály.

2. Svářecí pistole (Hořák)

Svářecí pistole, také nazývaná hořák, je nástroj, který drží wolframovou elektrodu a přivádí ochranný plyn do místa svařování. Hořák je vybaven regulátorem pro ovládání směru a množství plynu, což zajišťuje stabilitu svařovacího oblouku a chrání roztavený kov před oxidací. Při svařování metodou TIG se hořák drží v ruce a vede se pod správným úhlem k materiálu. Hořák je také vybaven tlačítkem pro spouštění a zastavování oblouku, což dává svářeči plnou kontrolu nad svařováním.

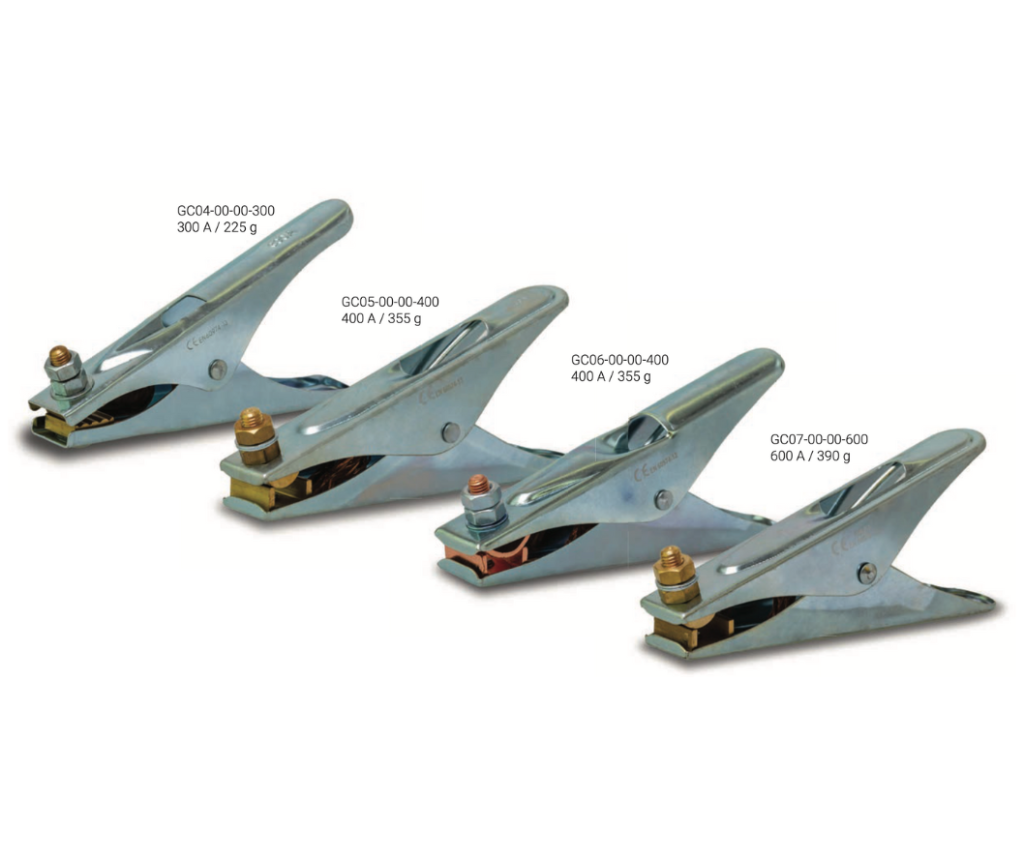

3. Zemnící kabel se svorkou

Zemnící kabel je součástí svářecího zařízení, která slouží k uzavření elektrického obvodu mezi svářecím zdrojem a základním materiálem. Tento kabel je připojen k zápornému terminálu svářecího zdroje a k zemnící svorce, která je upevněna na svařovaném materiálu. Zemnící kabel je klíčový pro stabilní a bezpečné fungování svařování, protože bez něj by nebylo možné vytvořit elektrický oblouk.

4. Základní materiál

Základní materiál je kov, který je svařován. Při TIG svařování je možné svařovat širokou škálu materiálů, včetně nerezové oceli, hliníku, titanu, mědi a dalších slitin. Výběr základního materiálu ovlivňuje všechny ostatní komponenty, včetně typu elektrody, ochranného plynu a parametru svařování.

5. Přívodní kabel

Přívodní kabel spojuje napájecí zdroj se svářecím zařízením a zajišťuje přenos elektrické energie. Tento kabel je odolný vůči vysokým teplotám a elektrickému proudu, protože přenáší energii potřebnou pro vytvoření svařovacího oblouku. Přívodní kabel je důležitý pro stabilitu svařovacího procesu a jeho kvalitu.

6. Přídavný drát

Přídavný drát je volitelný komponent, který se používá k doplňování materiálu při svařování. U metody TIG se přídavný drát podává ručně do oblasti oblouku. Tento drát může být vyroben z různých materiálů, odpovídajících základnímu materiálu, například nerezová ocel pro nerezové svařování. Přídavný drát umožňuje vytvářet širší spoje a lepší výplně svaru.

7. Hadice s přívodním plynem

Hadice s přívodním plynem propojuje svářecí pistoli (hořák) s lahví ochranného plynu. Tato hadice zajišťuje stabilní a plynulý přívod plynu, který je potřebný pro ochranu roztaveného kovu před oxidací a kontaminací vzduchem. Plyn (obvykle argon nebo směs argonu, helia a další) je dodáván pod tlakem a ve správném množství, aby chránil svařovací oblouk a vytvořil kvalitní svar.

8. Lahev s ochranným plynem

Lahev s ochranným plynem je zásobník, který obsahuje plyn, jenž je používán k ochraně roztaveného kovu při svařování. Nejčastěji se používá argon, který je inertní plyn, jenž chrání svařovací oblouk před kontaminací vzduchem a pomáhá udržet stabilitu procesu. U některých aplikací se mohou používat i směsi argonu, helia, oxidem uhličitým, v závislosti na požadované kvalitě svaru a typu materiálu.

9. Manometr

Manometr je zařízení používané k měření tlaku plynu v lahvi a při průtoku plynu směrem k hořáku. Tento přístroj je nezbytný pro kontrolu správného tlaku plynu, což má přímý vliv na stabilitu svařovacího oblouku a kvalitu svaru. Manometr umožňuje svářeči sledovat, zda je tlak plynu v optimálním rozmezí a přizpůsobit jej podle potřeby.

Polarita

Polarity při svařování metodou TIG (Tungsten Inert Gas)

Polarity při svařování metodou TIG (Tungsten Inert Gas) označuje uspořádání kladného (+) a záporného (-) pólu svářecího zdroje, což má zásadní vliv na průběh svařování, kvalitu svaru a efektivitu celého procesu. Při svařování metodou TIG je správná volba polarity důležitá pro dosažení požadovaných vlastností svaru, jako jsou pevnost, stabilita oblouku, hloubka penetrace a minimální tvorba nečistot.

Typy polarity při svařování TIG

Existují dva základní typy polarity, které mohou být při svařování TIG použity:

Kladná polarita (DCEN – Direct Current Electrode Negative)

Záporná polarita (DCEP – Direct Current Electrode Positive)

Obě polarity mají odlišný vliv na tepelné rozdělení mezi elektrodou a základním materiálem, což má zásadní význam pro stabilitu svařovacího oblouku a kvalitu svaru.

Kladná polarita (DCEN) – Elektrodový pól záporný, materiál kladný

Kladná polarita je nejběžněji používanou polaritou při svařování metodou TIG, zvláště pro svařování kovů jako nerezová ocel, měď nebo Duplex. Při použití kladné polarity je elektroda připojena k zápornému pólu svářecího zdroje, zatímco základní materiál (kov) je připojen k pólu kladnému.

Charakteristika kladné polarity (DCEN):

Většina tepla se vytváří na základním materiálu (svařovaném kovu), což znamená, že materiál se rychleji roztavuje a má větší penetraci do základního kovu. Tento efekt je ideální pro materiály, které vyžadují hlubší penetraci, jako je ocel.

Nižší zahřívání elektrody: Když je elektroda připojena k zápornému pólu, vytváří se na ní menší množství tepla, což vede k delší životnosti elektrody. Tento typ polarity je vhodný pro metody, které vyžadují stabilní oblouk a precizní kontrolu nad tavením.

Menší tvorba plynů a nečistot: Při použití kladné polarity je menší pravděpodobnost tvorby nežádoucí oxidace a plynů, což vede k čistším svarům.

Výhody kladné polarity

Dobrá penetrace svaru.

Menší opotřebení elektrody.

Vhodné pro většinu kovů.

Vytváří stabilní oblouk a čistý svar.

Nevýhody kladné polarity

Menší tepelný přenos do elektrody, což může vést k delšímu času pro dosažení správné teploty na materiálu při svařování silnějších materiálů.

Záporná polarita (DCEP) – Elektrodový pól kladný, materiál záporný

Záporná polarita je méně častá při svařování TIG, ale může být použita v některých aplikacích, jako je například hliník a manganová ocel.

Při záporné polaritě je elektroda připojena k kladnému pólu svářecího zdroje, zatímco svařovaný materiál je připojen k zápornému pólu.

Charakteristika záporné polarity (DCEP):

Většina tepla se vytváří na elektrodě, což znamená, že elektroda se zahřívá a taje rychleji. Tento typ polarity může být výhodný při použití elektrody, která má velkou schopnost přenosu tepla a která je určená pro použití s tímto typem polarity.

Vyšší zahřívání elektrody znamená, že elektroda taje rychleji, což může vést k rychlejšímu znečištění elektrody a větší tvorbě nežádoucích nečistot.

Menší penetrace do základního materiálu: Záporná polarita je méně efektivní při dosažení hluboké penetrace do silných materiálů, protože většina tepla je soustředěna na elektrodu.

Výhody záporné polarity:

Rychlé tavení elektrody.

Možné použití na určité typy materiálů, kde je potřeba rychlý přenos tepla.

Dobrá pro svařování tenkých materiálů, kde není potřeba velká penetrace.

Nevýhody záporné polarity:

Méně penetrace do materiálu.

Rychlé opotřebení elektrody.

Může způsobit větší tvorbu plynů a nečistot.

Kdy použít jednotlivé polarity

Kladná polarita (DCEN) je ideální pro většinu aplikací, včetně nerezové oceli, hliníku a mědi. Zajišťuje stabilní oblouk, dobrou penetraci a kvalitní svařování.

Záporná polarita (DCEP) je vhodná pro specifické aplikace, které vyžadují rychlé tavení elektrody nebo pro materiály, které nevyžadují hlubokou penetraci (například při svařování tenkých plechů).

Polarity při svařování metodou TIG je klíčovým faktorem, který ovlivňuje efektivitu procesu, kvalitu svaru a životnost elektrody. Kladná polarita (DCEN) je nejběžnější volbou pro většinu materiálů, protože poskytuje lepší penetraci a stabilní svařovací oblouk. Záporná polarita (DCEP), i když méně častá, může být užitečná pro specifické aplikace, kde je vyžadováno rychlé tavení elektrody. Správná volba polarity závisí na svařovaném materiálu, požadované kvalitě svaru a typech elektrody.

Závěr

Svářecí zdroj pro metodu TIG je neocenitelným nástrojem pro každého, kdo se chce věnovat svařování na nejvyšší úrovni. Ať už se jedná o práci s tenkými plechy, nerezovými materiály, nebo hliníkem, správné nastavení a výběr svářecího zdroje pro TIG je základem pro dosažení kvalitních, spolehlivých a esteticky perfektních svárů. Díky porozumění technickým specifikacím a schopnosti efektivně využívat tento nástroj budete schopni dosáhnout vynikajících výsledků, které vám umožní nejen uspokojit požadavky zákazníků, ale také posunout vaše svařovací dovednosti na vyšší úroveň.
