Bez výkresu by byla výroba jako slepá ulička. Ve světě svařování je výkresová dokumentace klíčovým nástrojem, který spojuje návrh, výrobu i kontrolu do jednoho přehledného celku. Svářeč podle výkresu přesně ví, co má vyrobit, jaké díly použít, kde a jak provést svary, a co se od něj očekává.

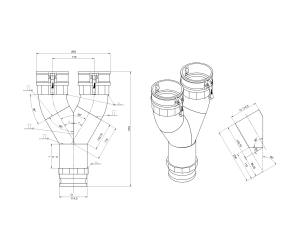

Výkres není jen obrázek. Je to technický jazyk, který obsahuje:
- přesné rozměry a tvary dílů,
- informace o materiálu,
- umístění, typ a rozměry svarů (podle normy ČSN EN ISO 2553),
- a často i požadavky na kontrolu kvality (rentgen, vizuální zkouška, atd.).
Používá se nejen při výrobě nových konstrukcí, ale i při opravách, servisu nebo úpravách. Výkresová dokumentace je základem pro práci v dílně, na stavbě i v automatizované výrobě.
Je velmi důležité rozumět výkresové dokumentaci, protože chybná interpretace výkresu může vést k nesprávnému svaření dílu, k neplnění technických požadavků, a tím i ke zmetku, reklamaci nebo ohrožení bezpečnosti konstrukce. Svářeč, který umí číst výkresy a chápe značení svarů, je přesnější, efektivnější a cennější pro každého zaměstnavatele. Je to základní dovednost profesionála.

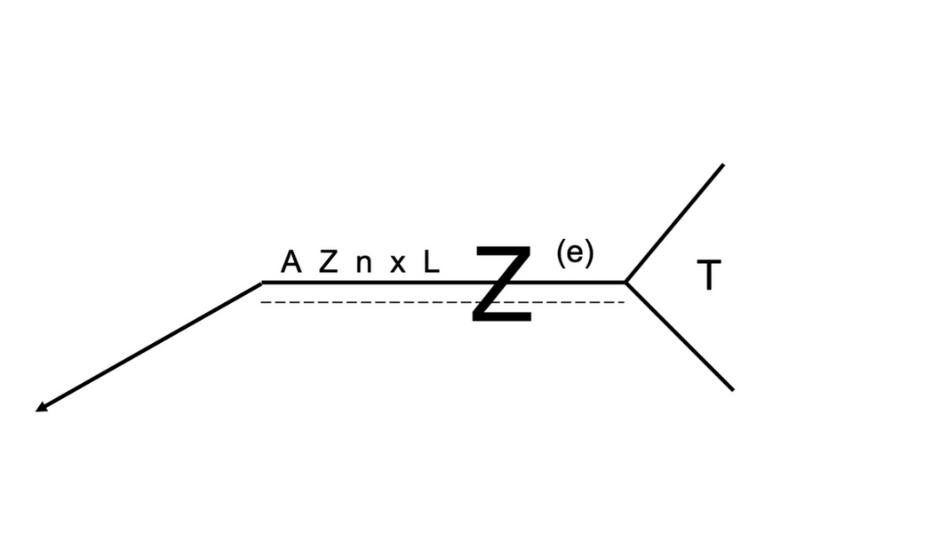

A – velikost svaru
Z – značka svaru
n – počet svarů
L – délka svaru
e – mezera mezi svary
Z – střídavé umístění koutového svaru
T – technologické informace ke zhotovení svaru
Základní prvky značky:
| Prvek | Popis |
|---|---|
| Základní čára | Vodorovná čára, na kterou se připojuje vše ostatní |
| Šipka | Ukazuje, kde na součásti má být svar proveden |
| Symbol svaru | Určuje typ svaru (např. koutový, tupý, atd.) |
| Rozměry svaru | Velikost (např. výška, délka) |
| Další značky | Např. způsob provedení, kvalita, zkoušení |
Nejčastější typy svarových symbolů
| Symbol | Název svaru | Použití |
|---|---|---|
| ⊥ | Koutový svar | Nejčastější typ, např. spoje jeklů |
| ─ | Tupý svar | Pro spojování dvou plechů čelně |
| V | V-svar | Když je potřeba větší průvar |
| X | X-svar | Oboustranný svar s přípravou hran |
| U | U-svar | Speciální, pro silné materiály |
Umístění značky: horní vs. dolní strana čáry
Symbol nad čarou = svar na opačné straně
Symbol pod čarou = svar na straně šipky

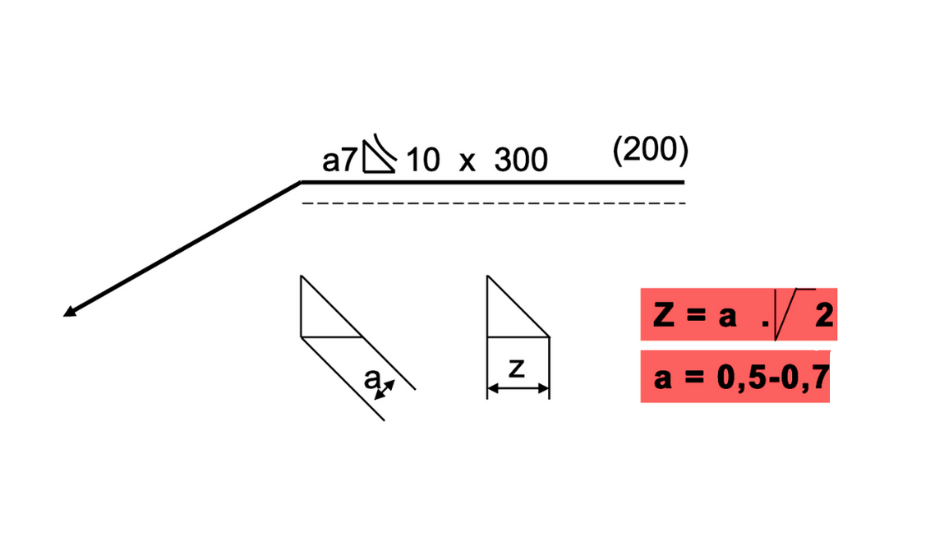

Rozměry
- a = výška koutového svaru (např. a6 = 6 mm)
- s = tloušťka kořene u tupého svaru
- l = délka svaru (např. 60 mm)
- e = výška výztuže
Způsob zkoušení
- RT = rentgen
- UT = ultrazvuk
- PT = kapilární zkouška
- VT = vizuální kontrola
Úprava hran
⌒ = zaoblení
> | = zkosení

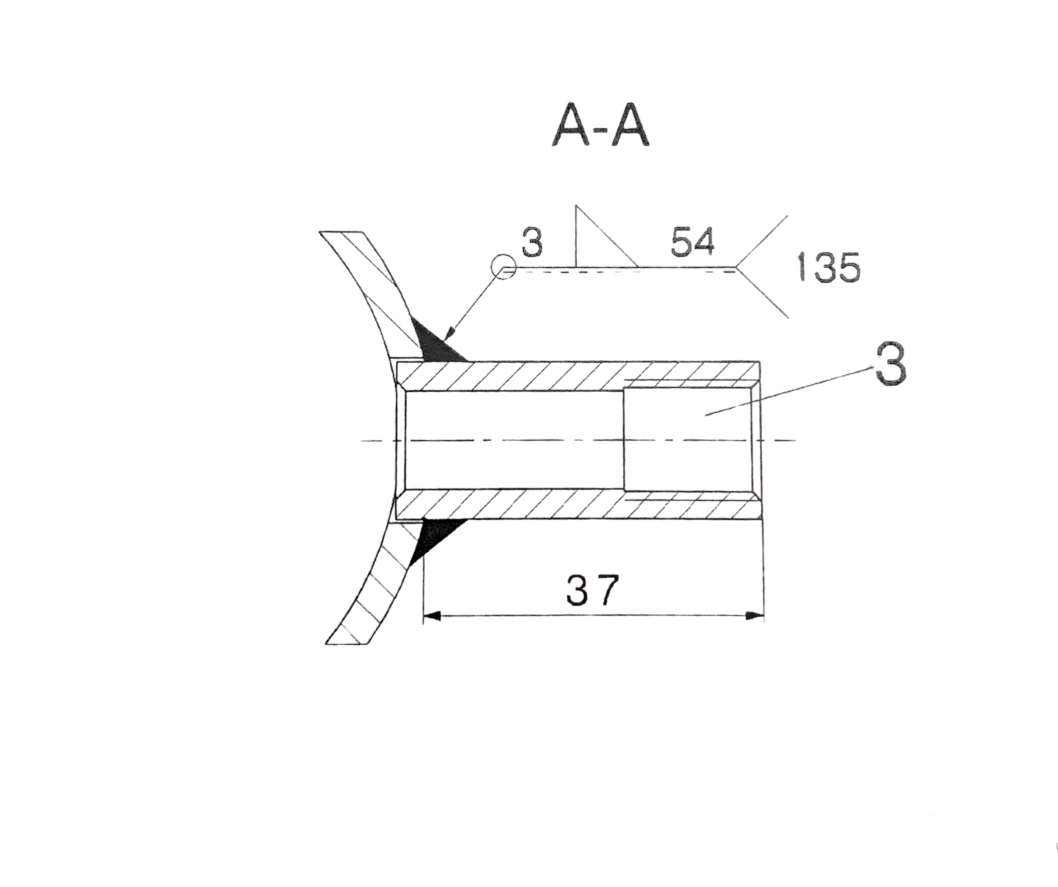

Příklad značení
Nejčastější chyby při čtení znaky
- Špatné určení strany svaru (pod vs. nad čarou)
- Přehlédnutí délky nebo velikosti
- Zaměnění symbolů (např. koutový vs. tupý)
- Ignorování způsobu kontroly (může být povinná)
K čemu je značení dobré?
- Přesně určuje, co má svářeč udělat
- Zajišťuje, že každý ví, jaký svar a kde má být
- Umožňuje kontrolu kvality podle přesných požadavků
- Je nezbytné při zkouškách, revizích a v průmyslu
📌 Shrnutí příkladu
| Značení | Význam |
|---|---|
| ⊥ | Koutový svar |
| a6 | Výška svaru 6 mm |
| l60 | Délka svaru 60 mm |
| VT | Vizuální kontrola |
| Symbol pod čarou | Svar na straně šipky |
| Symbol nad čarou | Svar na opačné straně |
